目 录

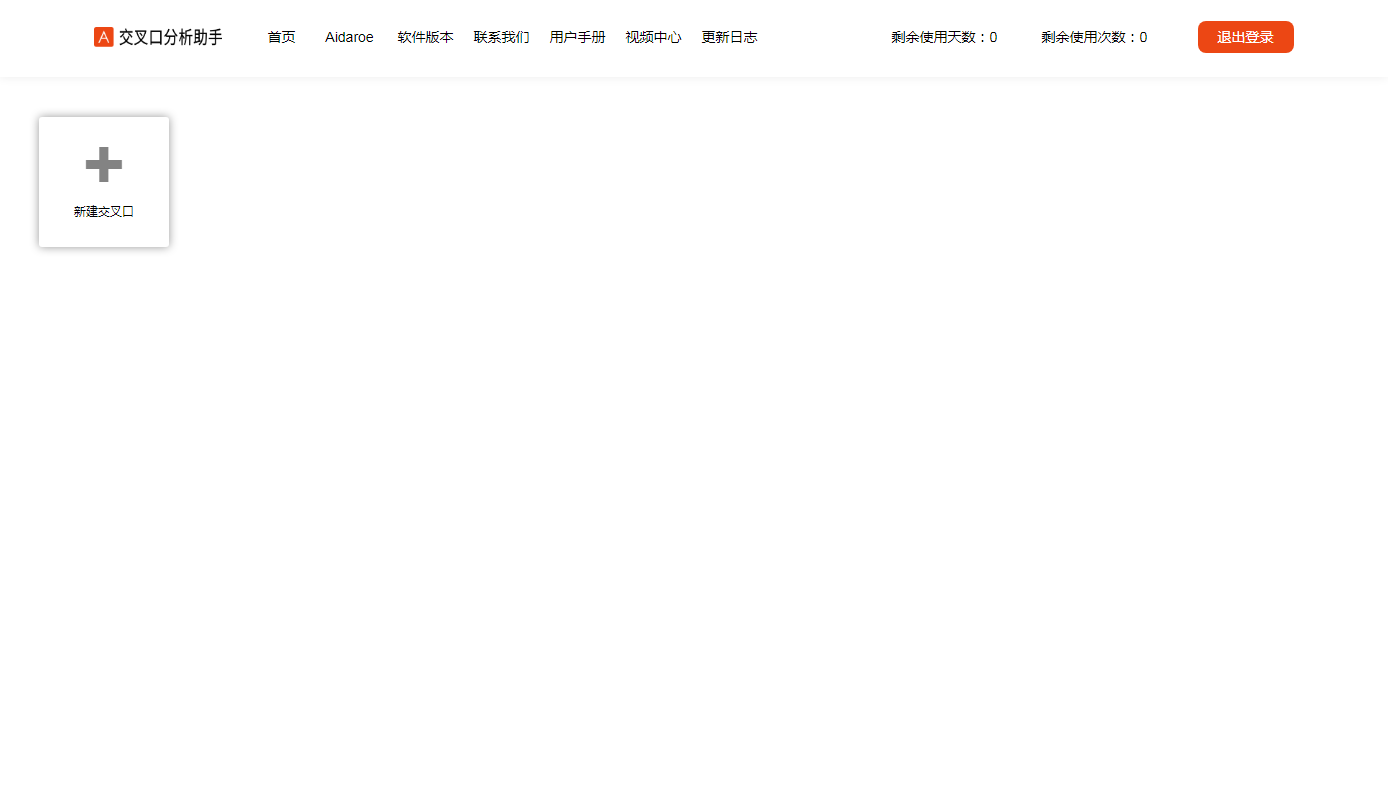

软件界面

Aidaroe升级为高德地图平台

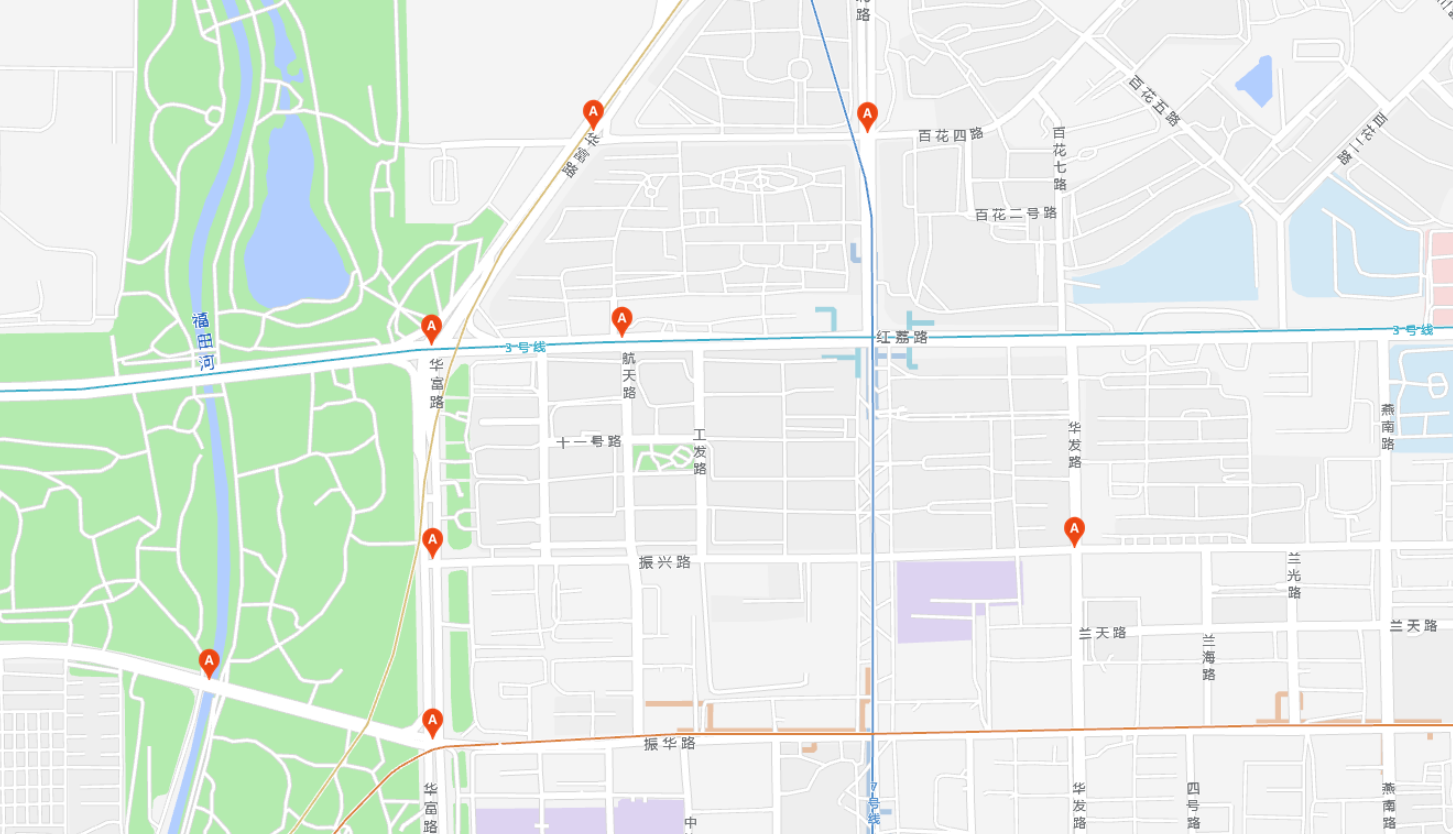

创建交叉口

右键创建交叉口,aidaroe将自动匹配交叉口名称

编辑交叉口

在高德地图上编辑更新交叉口坐标、删除交叉口、复制交叉口、分享交叉口

交叉口几何绘制

在交叉口几何绘制面板中依次点击交叉口各个进口几何方向

点击调整几何按钮,可以拖动改变交叉口几何形状,从其他步骤返回到几何绘制后,调整几何功能任然生效

aidaroe最多支持五路相交的交叉口

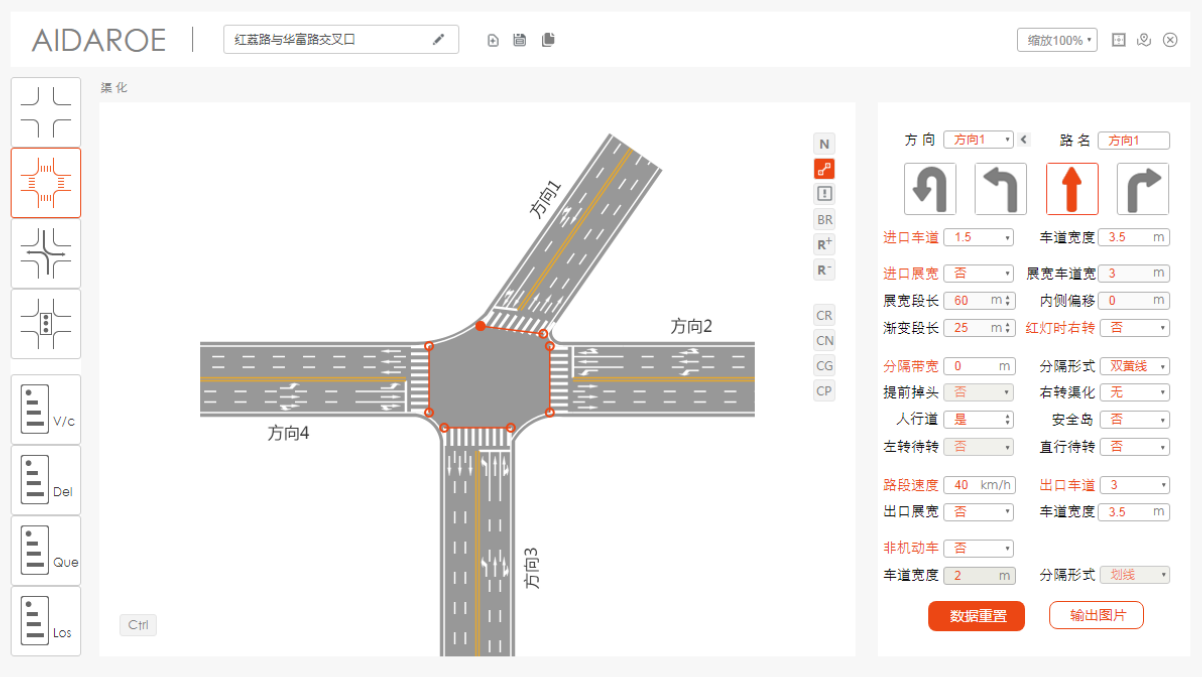

交叉口渠化参数输入

支持多种渠化方案设置

方 向

以12点钟方向为起点,顺时针旋转依次为方向一、方向二....

路 名

设定每个进出口方向道路名称

进口车道

设定进口道掉头、左转、直行、右转等转向车道数。含共用车道时,每个方向车道数分别增加0.5,其中左直右共用车道时,左转为0.25,直行0.5,右转0.25。

上图东西进口转向车道数设置结果,掉头车道:0;左转车道:1;直行车道:1.5;右转车道:0.5。

车道宽度

车道宽度指进口道上游(不包含进口展宽)车道宽度。设定为一个值代表各个进口道宽度相同,aidaroe允许对不同车道宽度分别赋值,从外侧车道开始,格式为“车道宽度数值-车道宽度数值-车道宽度数值”,采用不同赋值时需要对进口道所有车道都赋值

进口展宽

设定进口道展宽车道数

展宽车道宽

进口道展宽车道宽度,输入与进口道车道宽度类似

展宽段长/渐变段长

展宽段长和和渐变段长度设定示意图如下:

展宽段长和渐变段长输入框中数值将影响评价分析结果,不影响渠化图绘制。调整渠化图中站展宽段和渐变段长度需点击右侧小按钮设置。

内侧偏移

设定进口道展宽后,内侧偏移数值分为两种情况:

1、有中央分隔带时,利用分隔带空间进行展宽;

2、无中央分隔带时,占用出口道空间进行展宽;

红灯时右转

设定红灯时间内,右转车辆数是否可以通行,aidaroe允许对直右共用车道设定红灯右转,将影响评价分析结果

分隔带宽/分隔形式

设定中央分隔带宽度,当分隔带宽度为0时分隔形式为单黄线、双黄线、护栏、鱼肚线;分隔带宽度大于0时分隔形式为:绿化带和黄斜线

提前掉头

当进口道存在掉头车道时,可设定提前掉头,分为停车线上游和停车线位置两种提前掉头形式

右转渠化

右转渠化分为五种情况:无右转渠化、划线岛(无单独出口车道)、划线岛(有单独出口车道)、固体岛(无单独出口车道)、固体岛(有单独出口车道)

人行道

可设定进口方向是否有人行道,点击右侧小按钮可设置行人道宽度

安全岛

设置行人二次过街安全岛

左转待转/直行待转

设定进口方向左转待转区和直行待转区

路段速度

设定每个进口方向路段速度,将影响评价分析结果

出口车道

设置每个方向出口车道数

出口展宽

设定出口道是否有展宽

车道宽度

设定出口道车道宽度,设定情况与进口道车道宽类似

非机动车

设定交叉口各个方向是否有非机动车道

车道宽度

设定非机动车道宽度

分隔形式

设定非机动车道分隔形式,分为:划线、护栏、绿化带三种情况

其他功能

更换箭头类型

点击箭头弹出更换箭头面板,选择相应箭头后可更改箭头类型。适用于公交专用车道,左转车道设定在外侧情况

设定指北针

点击渠化图面板右侧第一个按钮可设定指北针

编辑进口道渠化

点击渠化图面板右侧第二个按钮编辑渠化,适用于部分交叉口调整进口道渠化情况

按下Ctrl键后,垂直进口方向拖动可整体移动进口方向,可设置错位相交交叉口

绘图修复

点击渠化图面板右侧第三个按钮编辑渠化,渠化图绘图出错时可修复绘图,可多次点击

倒角修复

点击渠化图面板右侧第四个按钮用于倒角绘图修复,可多次点击

增加/减小右转半径

点击渠化图面板右侧第五/六个按钮可增加/减小右转半径,可多次点击

修改路面颜色

点击渠化图面板右侧第七个按钮可修改路面颜色

修改非机动车道颜色

点击渠化图面板右侧第八个按钮可修改非机动车道颜色

修改右转渠化道背景颜色

点击渠化图面板右侧第九个按钮可修改右转渠化道背景颜色

修改右转渠化道人行道背景颜色

点击渠化图面板右侧第十个按钮可修改右转渠化道人行道背景颜色

设置右进右出

方向选择右侧小三角图标设置右进右出交叉口

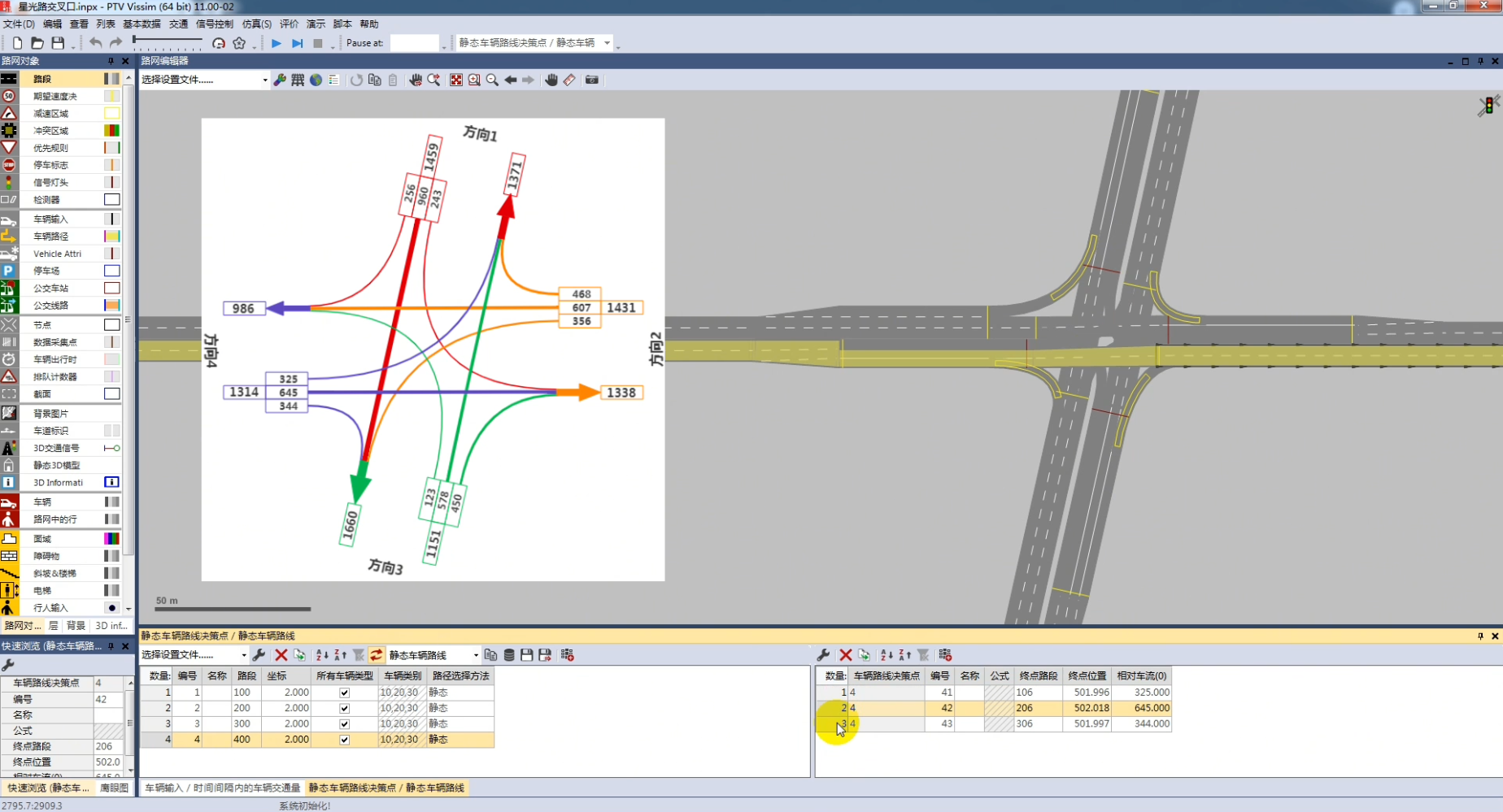

交叉口转向流量输入

支持多种流量方案设置,流量输入为自然车数

颜色

aidaroe提供6种流量图方案

比例

设定流量转向线条比例,范围为0.1-2.0

长度/间距

设设定流量图线条长度和间距

饱和流率

每个进口方向各车道饱和流率数值,其中从最外侧车道开始编号,aidaroe根据转向车道情况预设初始值,用户可根据实际交叉口近况调整饱和流率数值。

大车比例

设定各个进口道流量组成中,大车比例,将影响评价分析结果

高峰小时系数

设定高峰小时系数,将影响评价分析结果

输入流量

在相应转向类型中输入各个转向流量,也可直接双击转向流量标签输入流量

调整流量标签

可手动调整每个流量标签到合适位置

表格输入流量

提供表格输入流量,支持从Excel中复制粘贴

调整流量图颜色

C1-C5分别设置流量图各个方向颜

交叉口信号方案输入

支持多种信号方案

相位总数

设定信号方案总的相位数,默认为四相位

周期

设定信号方案总周期

绿灯/黄灯/全红时长

设定每个相位绿灯时间、黄灯时间和全红时间,点击相位图可快速设置

搭接相位

搭接相位表示当前相位与上一相位中存在相同的放行,例如南北直行、北进口直左相序中,北进口直左为搭接相位。

图 例

设定是否设置信号方案图例

机动车/非机动车/行人/待转相位

选择各相位方案中,机动车、非机动车和行为通行情况。推荐点击相位图快速选择相位

生成方案

可针对十字信号交叉口,自动生成配时方案,相序分为对方和轮放两种情况

其他

双击任意一个相位图,可以输出当前相位方案大图,方便冲突相位单独说明

交叉口饱和度评价分析

支持多种方案评价分析

导出数据

可将饱和度评价分析结果导出到excel中

方案对比分析

可对不同方案下饱和度进行对比分析

交叉口延误评价分析

与饱和度评价分析类似,单位为:秒

交叉口延排队长度评价分析

与饱和度评价分析类似,单位为:米

交叉口服务水平评价分析

与饱和度评价分析类似
